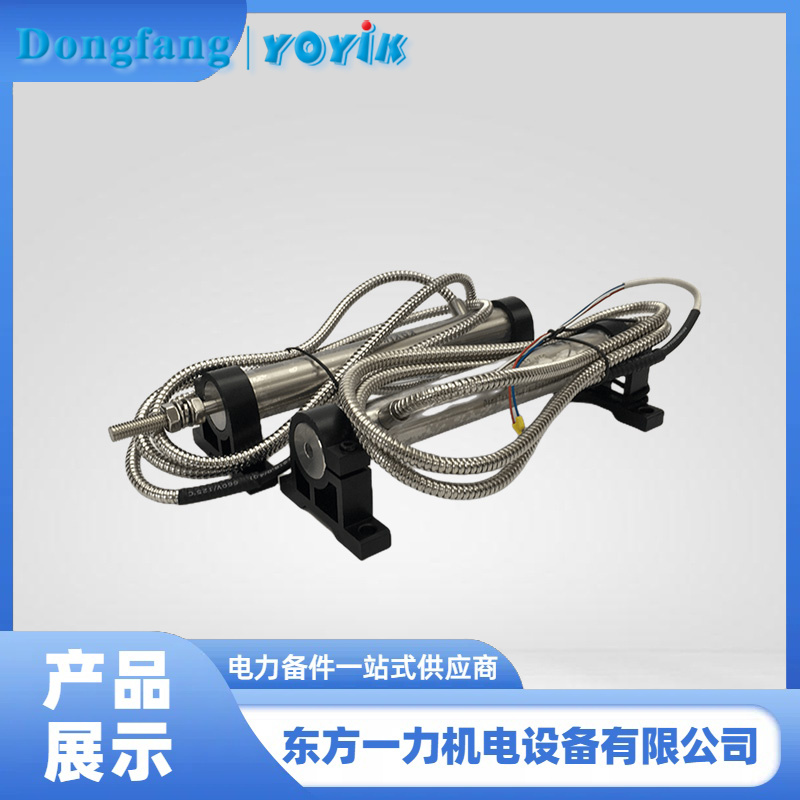

LVDT位移傳感器TDZ-1-32背壓式汽輪機適配

若 LVDT 位移傳感器 TDZ-1-32 外殼固定螺栓松動導致傳感器整體位移，控制系統會誤判為L(zhǎng)VDT 傳感器自身故障（如線圈開路、短路或反饋信號失真） 或油動機 / 伺服閥卡澀故障，具體原因如下：

1. 誤判為 LVDT 傳感器自身故障
根據 LVDT位移傳感器 TDZ-1-32 的工作原理，其外殼為可移動部件，正常情況下外殼固定，桿狀鐵芯隨油動機連桿移動，鐵芯與外殼內線圈的相對位移決定反饋信號（輸出電壓差）。當外殼固定螺栓松動導致整體位移時，外殼與鐵芯的相對位置會發生異常改變：即使油動機未動作（鐵芯位置不變），外殼的位移也會使鐵芯在外殼線圈內的相對位置偏移，導致次級線圈輸出電壓差異常變化（如無指令時反饋信號跳變、零位偏移）。
控制系統會將這種異常信號判定為 LVDT 自身故障，因?yàn)槠浔憩F(xiàn)與 LVDT 線圈開路、短路或磁路異常導致的 “反饋信號失真” 一致 —— 反饋信號不隨油動機實際位置動態變化，反而出現無規律波動或固定偏差，符合LVDT 故障表現為反饋信號失真、不隨調門實際位置改變” 的特征。
2. 誤判為油動機或伺服閥卡澀故障
在閉環控制邏輯中，控制系統通過 “指令 - 反饋偏差” 判斷執行機構狀態：當指令不變而反饋信號異常變化時，會默認執行機構（油動機、伺服閥）未按指令動作。若 TDZ-1-32 外殼整體位移，反饋信號會錯誤顯示 “油動機已發生位移”，但實際油動機未動作（鐵芯位置不變），導致 “指令與反饋偏差持續存在”。
這種現象與 “伺服閥卡澀”“油動機卡澀” 的表現相似 —— 伺服閥卡澀會導致油動機無法按指令調整開度，油動機卡澀會導致實際位置與指令不符，均會引發 “指令 - 反饋偏差”。因此，控制系統可能誤判為伺服閥堵塞、油動機卡澀等執行機構故障，因?yàn)閮烧呔憩F(xiàn)為 “指令未變但反饋信號異常，且調門實際位置與反饋不符”。
總結
外殼整體位移導致的反饋信號異常，本質是 “鐵芯與線圈的相對位置被外殼移動破壞”，其表現既符合 LVDT 位移傳感器 TDZ-1-32自身故障（信號失真、不隨實際位置變化）的特征，也與執行機構（油動機、伺服閥）卡澀導致的 “指令 - 反饋偏差” 一致，因此控制系統會優先誤判為這兩類故障。
若 LVDT 位移傳感器 TDZ-1-32 外殼固定螺栓松動導致傳感器整體位移，控制系統會誤判為L(zhǎng)VDT 傳感器自身故障（如線圈開路、短路或反饋信號失真） 或油動機 / 伺服閥卡澀故障，具體原因如下：
1. 誤判為 LVDT 傳感器自身故障
根據 LVDT位移傳感器 TDZ-1-32 的工作原理，其外殼為可移動部件，正常情況下外殼固定，桿狀鐵芯隨油動機連桿移動，鐵芯與外殼內線圈的相對位移決定反饋信號（輸出電壓差）。當外殼固定螺栓松動導致整體位移時，外殼與鐵芯的相對位置會發生異常改變：即使油動機未動作（鐵芯位置不變），外殼的位移也會使鐵芯在外殼線圈內的相對位置偏移，導致次級線圈輸出電壓差異常變化（如無指令時反饋信號跳變、零位偏移）。
控制系統會將這種異常信號判定為 LVDT 自身故障，因?yàn)槠浔憩F(xiàn)與 LVDT 線圈開路、短路或磁路異常導致的 “反饋信號失真” 一致 —— 反饋信號不隨油動機實際位置動態變化，反而出現無規律波動或固定偏差，符合LVDT 故障表現為反饋信號失真、不隨調門實際位置改變” 的特征。
2. 誤判為油動機或伺服閥卡澀故障
在閉環控制邏輯中，控制系統通過 “指令 - 反饋偏差” 判斷執行機構狀態：當指令不變而反饋信號異常變化時，會默認執行機構（油動機、伺服閥）未按指令動作。若 TDZ-1-32 外殼整體位移，反饋信號會錯誤顯示 “油動機已發生位移”，但實際油動機未動作（鐵芯位置不變），導致 “指令與反饋偏差持續存在”。
這種現象與 “伺服閥卡澀”“油動機卡澀” 的表現相似 —— 伺服閥卡澀會導致油動機無法按指令調整開度，油動機卡澀會導致實際位置與指令不符，均會引發 “指令 - 反饋偏差”。因此，控制系統可能誤判為伺服閥堵塞、油動機卡澀等執行機構故障，因?yàn)閮烧呔憩F(xiàn)為 “指令未變但反饋信號異常，且調門實際位置與反饋不符”。
總結

外殼整體位移導致的反饋信號異常，本質是 “鐵芯與線圈的相對位置被外殼移動破壞”，其表現既符合 LVDT 位移傳感器 TDZ-1-32自身故障（信號失真、不隨實際位置變化）的特征，也與執行機構（油動機、伺服閥）卡澀導致的 “指令 - 反饋偏差” 一致，因此控制系統會優先誤判為這兩類故障。
