汽輪機專用材質 10Cr11Co3W3NiMoVNbNB 深度解析

產品介紹人：黃麗 13547079933 0838-2207616

一、材質概述

10Cr11Co3W3NiMoVNbNB 是針對汽輪機高溫、高壓、高腐蝕工況研發的馬氏體耐熱不銹鋼，屬于改良型 FV535 特種鋼（美國專利鋼種衍生）。其通過多元合金化設計（Co/W/Nb/NB 微合金），兼具高強度、抗蠕變性、耐蒸汽氧化性能，主要用于制造汽輪機高溫區關鍵緊固件及結構件，如螺釘、螺柱、擋板等，服役溫度可達650℃，滿足超超臨界機組對材料的嚴苛要求。

二、化學成分與作用機制

（一）核心化學成分（質量分?jǐn)?shù) /%）

元素	含量范圍	核心作用
C	0.08~0.12	形成碳化物（如 M23C6），提升室溫強度與高溫硬度，但需控制下限以避免脆化。
Cr	10.0~12.0	形成 Cr?O?氧化膜，耐蒸汽腐蝕；提升鐵素體基體的抗氧化性（耐氧化溫度≤700℃）。
Co	2.5~3.5	固溶強化基體，抑制 σ 相析出，提升高溫持久強度（650℃持久強度≥180MPa）。
W	2.5~3.5	與 C 結合形成 MC 型碳化物（如 W2C），細化晶粒，阻礙位錯滑移，提升抗蠕變能力。
Ni	0.5~1.0	改善韌性與抗腐蝕性能，降低馬氏體轉變溫度，減少淬火裂紋風險。
Mo	0.5~1.0	固溶強化，提升耐蝕性；與 Cr 協同作用，增強晶界穩定性。
V	0.1~0.2	形成 VC 碳化物，細化晶粒，提升高溫強度與抗疲勞性能。
Nb/NB	0.05~0.15	微合金化，形成 NbC/NB 碳化物，釘扎晶界，抑制高溫晶粒長大（晶粒度≥5 級）。
Fe	余量	基體元素，提供鐵磁性與加工基礎。

（二）組織特性

室溫組織：回火馬氏體 + 少量 δ 鐵素體 + 彌散碳化物（如 M23C6、MC）；
高溫組織：穩定的馬氏體基體 + 細小分布的二次碳化物，650℃長期時效后無明顯 σ 相析出（≤1% 體積分?jǐn)?shù)），保證持久塑性（延伸率≥15%）。
三、力學性能與服役指標

（一）室溫力學性能

項目	指標值	測試標準
抗拉強度 σb	≥900MPa	GB/T 228.1
屈服強度 σ0.2	≥750MPa	GB/T 228.1
延伸率 δ5	≥15%	GB/T 228.1
沖擊吸收功 KV2	≥40J（20℃）	GB/T 229
硬度 HBW	280~320	GB/T 231.1

（二）高溫力學性能

溫度（℃）	抗拉強度 σb（MPa）	持久強度 σ1000h（MPa）	蠕變率（1000h, 100MPa）
550	≥750	≥220	≤0.1%
600	≥650	≥180	≤0.3%
650	≥550	≥130	≤0.5%

（三）耐蝕性能

蒸汽氧化：650℃下氧化增重≤2.0mg/cm2（1000h 測試），優于傳統 1Cr11MoV 鋼（增重≤3.5mg/cm2）；
晶間腐蝕：按 GB/T 4334 標準測試，無晶間腐蝕傾向；
應力腐蝕：在含 Cl?蒸汽環境中（Cl?≤50ppm），斷裂時間＞1000h（應力強度 80%σ0.2）。
四、加工工藝與適配性

（一）熱加工性能

鍛造 / 軋制：

加熱溫度：1050~1150℃，保溫時間 1~2h（按截面厚度）；
終鍛溫度≥850℃，鍛后緩冷（砂冷或爐冷），避免形成粗大馬氏體。

熱處理工藝：

工藝名稱	溫度范圍	目的
淬火	1020~1050℃，油冷	獲得板條馬氏體，提升強度與硬度。
回火	680~720℃，空冷	消除淬火應力，析出彌散碳化物，實現強度與韌性的最佳匹配（屈強比≤0.85）。

（二）機加工要點

刀具選擇：建議使用陶瓷刀具（如 Al?O?基）或 CBN 刀具，切削速度 50~80m/min，進給量 0.05~0.1mm/r，避免低速切削導致加工硬化；
表面處理：螺紋部位可采用氮化處理（525℃×20h，滲層深度 0.15~0.2mm），表面硬度提升至 1000HV，耐磨損性能提高 3 倍。

（三）焊接工藝

焊材匹配：選用 ERNiCrMo-10 焊絲（φ2.4mm），保護氣體 Ar（純度≥99.99%）；
焊前預熱：預熱溫度 150~200℃，層間溫度≤300℃；
焊后處理：焊后立即進行 720℃×2h 回火，消除焊接應力，避免冷裂紋。
五、典型應用場景與備件性能

（一）高溫緊固件

內六角圓柱頭螺釘 / 高溫內六角螺釘：

應用部位：汽輪機高溫蒸汽管道法蘭、閥組連接；
性能優勢：650℃下抗松弛性能優異（1000h 應力松弛率≤8%），比 35CrMoA 鋼提升 50%。

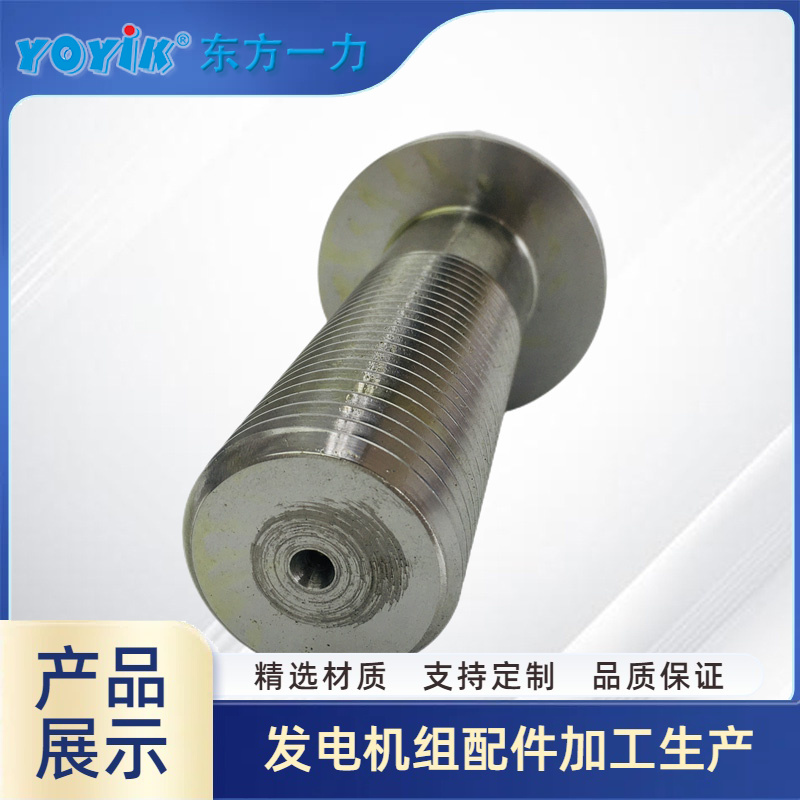

特制雙頭螺柱 / 高溫用雙頭螺柱：

應用部位：汽輪機缸體垂直中分面、高壓缸螺栓；
關鍵指標：螺紋部位硬度 300~330HBW，抗拉強度≥850MPa，滿足 ASME BPVC Section III 標準。

（二）結構件

冷卻管擋板：

應用部位：汽輪機冷油器、蒸汽冷卻器管束固定；
性能優勢：耐蒸汽沖蝕（沖蝕速率≤0.01mm/a），比 1Cr18Ni9Ti 不銹鋼提升 2 倍。

開槽螺母：

應用部位：與高溫螺柱配合，用于汽輪機軸承座固定；
防松設計：螺母端面粗糙度 Ra≤1.6μm，與墊圈配合扭矩系數波動≤5%。

六、質量管控與認證

（一）檢測體系

原材料：光譜分析（OES）檢測化學成分，低倍檢驗（酸蝕）控制疏松與偏析（級別≤1.5 級）；
半成品：超聲波探傷（UT）檢測內部缺陷（靈敏度≥φ2mm 平底孔），磁粉探傷（MT）檢測表面裂紋；
成品：高溫持久試驗（650℃×1000h）、抗氧化試驗（700℃×200h），附第三方檢測報告。

（二）行業認證

通過ASME SA-182/SA-182M認證，適用于核電汽輪機（1E 級部件）；
符合GB/T 24512.5-2017（電站閥門用鋼）標準。
七、選型建議與庫存信息

（一）替代方案

傳統材質	10Cr11Co3W3NiMoVNbNB 優勢對比
1Cr11MoV	650℃持久強度提升 30%，抗氧化性能提升 40%
FV535	成本降低 15%，加工硬化傾向減弱，更適合復雜形狀零件
25Cr2MoV	耐蝕性提升 2 倍，適用于濕蒸汽環境

（二）庫存與交付

常備規格：φ12-φ50mm 圓鋼（長度 6m）、M16-M48 螺紋件（按圖紙加工）；
交付周期：標準件 7 天，非標件 15 天（含熱處理與檢測）；
包裝：木箱 + 防銹紙，附材質保證書（含爐號、化學成分、力學性能）。

聯系我們：希望通過這份資料能讓您更好地了解我們的10Cr11Co3W3NiMoVNbNB材料及其在汽輪機配件中的應用，并為您的日常工作帶來幫助。如有更多具體的需求或想要獲取更詳細的技術信息，請隨時聯系我們！
