中壓聯合主汽閥螺栓預緊力控制與密封性能

產品介紹人：黃麗 13547079933 0838-2207616

• 一、螺栓概述

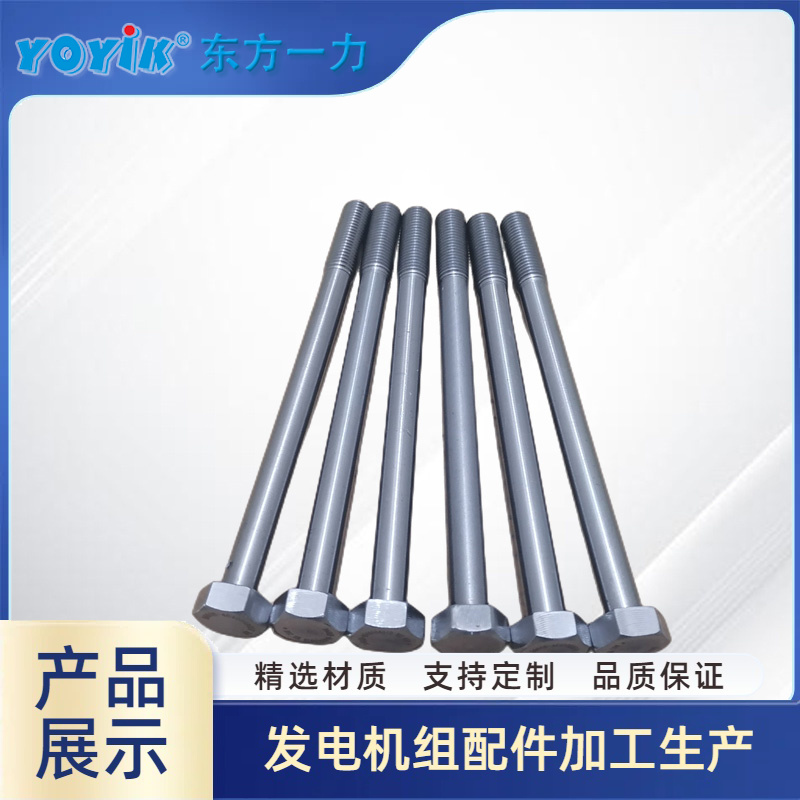

汽輪機中壓聯合主汽閥螺栓是連接閥蓋與閥體的關鍵承壓部件，用于密封高壓蒸汽腔體并承受交變載荷。其可靠性直接影響閥門的密封性、抗疲勞性能及機組運行安全。以下從螺栓的功能、結構、材料及檢修要點展開講解。

• 二、螺栓的核心功能與結構特點

1. 功能定位
密封緊固：通過預緊力壓縮密封墊片，確保閥蓋與閥體結合面無蒸汽泄漏（泄漏量≤50mL/min）。
載荷承載：承受蒸汽壓力產生的軸向力（單螺栓載荷可達數十噸）及溫度梯度引起的熱應力。
安全冗余：部分螺栓設計為 “柔性螺栓”，通過彈性變形補償熱膨脹，降低應力集中。
2. 典型結構
（1）螺栓本體
結構形式：
等長雙頭螺栓（適用于高溫工況），避免單頭螺栓螺紋段應力集中；
螺紋段與光桿過渡處倒圓（R≥3mm），減少應力集中系數（Kt≤1.5）。
尺寸規格：
公稱直徑：M36~M64；
長度：根據閥門法蘭厚度定制，公差 ±0.5mm。
（2）配套組件
螺母：六角螺母或球面螺母（適應法蘭傾斜），材質與螺栓匹配；
墊片：金屬波齒墊或石墨纏繞墊，硬度低于螺栓螺紋硬度 20~30HB；
防松裝置：開口銷、止動墊圈或液壓拉伸器專用鎖片。
（3）材料特性
材料牌號 使用溫度 屈服強度（σ0.2） 典型工藝
25Cr2MoV ≤540℃ ≥540MPa 調質處理（HB 240~280）
20Cr1Mo1VNbTiB ≤570℃ ≥785MPa 正火 + 回火（硬度 260~300HB）
Inconel 718 ≤650℃ ≥1034MPa 固溶 + 時效（晶粒度≥5 級）
